高层/多层建筑热水解决方案

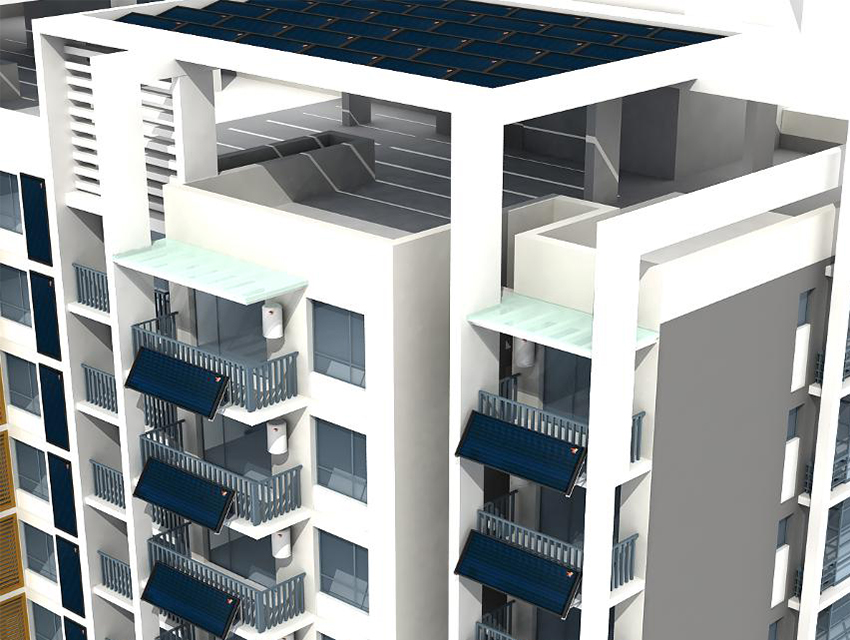

阳台壁挂太阳能热水系统

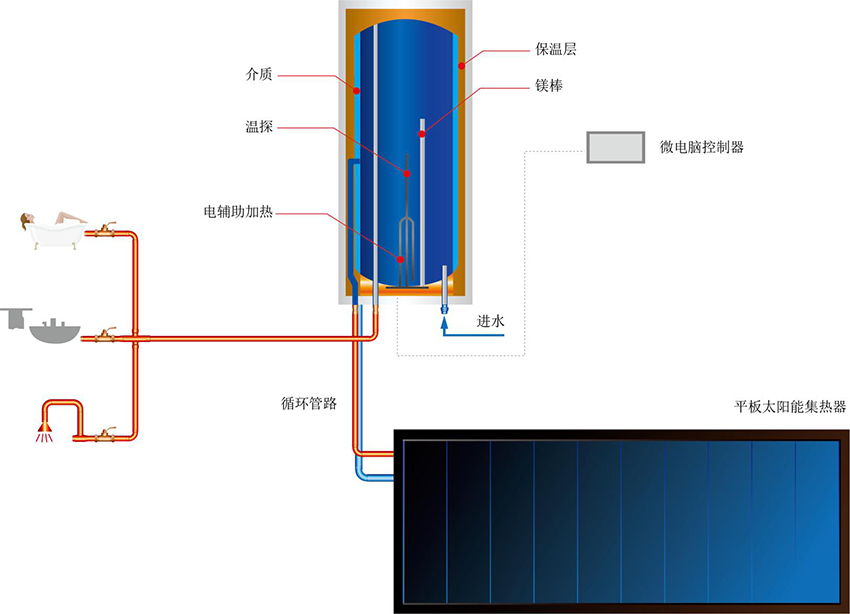

（1）系统原理

【集热】：集热器吸收太阳辐射加热流道内的介质，并与夹套内介质产生温度差，在梯度力的作用下，形成自然循环；

【换热】：通过夹套换热；

【用热】：顶水用水；

【辅热】：电辅助加热。

（2）适用条件

有效光照：安装位置需要朝南，有效光照不小于4h；

排污渗漏：需要预留地漏在阳台内部，防止出现室内浸水；

水路要求：预留自来水及热水，管路至水箱悬挂处；

用电要求：预留五孔插座，满足1.5kw的功耗；

人数要求：常用80、100两种规格，适宜2~4人洗浴。

（3）系统特点

产品坚持安全为主策略，保证产品外观大方精致；

高层建筑楼顶面积有限，壁挂可以有效利用光照；

系统内置智能电热装置，可以实现光电自动转换；

系统承压运行耐冻耐寒，顶水出水无需循环驱动。

（4）案例

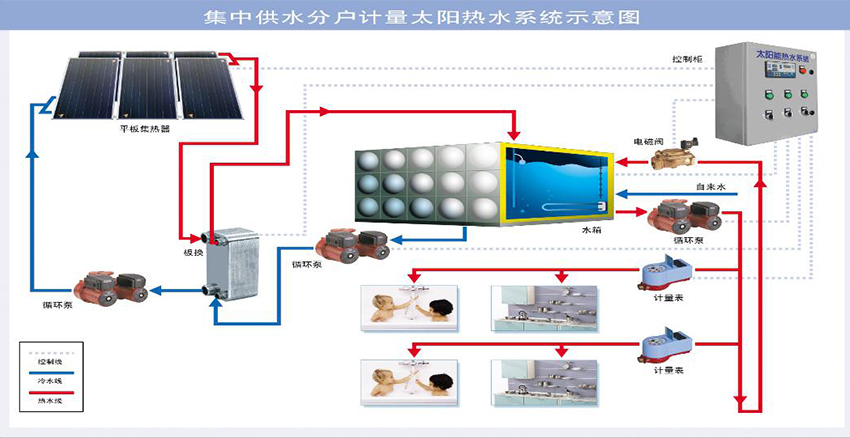

集中集热分户计量太阳能热水系统

（1）系统原理

【集热】：太阳能集热器与储热水箱间进行温差循环，往复循环将储热水箱内水加热；

【供水】：通过变频供水系统进行热水供应，同时系统具备管道循环的功能，保证打开龙头即有热水供应；

【用水】：当用户需要用水时，将存有金额的卡插在读卡器上，即可实现热水取水；

【辅热】：在阴雨雪天气，通过辅助能源进行保证热水供应。

（2）适用条件

屋面可用：屋面可布置集热器和水箱，面积应充足；

辅助能源：系统需要配备辅助能源，同时提供相应的负荷量；

管理要求：具备良好有经验的物业，根据计量收取费用；

承重要求：可以满足水箱及集热器承重要求；

光照要求：安装位置需要朝南，有效光照不小于4h。

（3）系统特点

可实现热水资源共享，不受楼层高低的限制；

每个单元独立热水系统，运行可靠，维修率低；

系统配备辅助能源系统，恒温控制，3秒出热水；

刷卡计量，统一管理，通过行为节约用水。

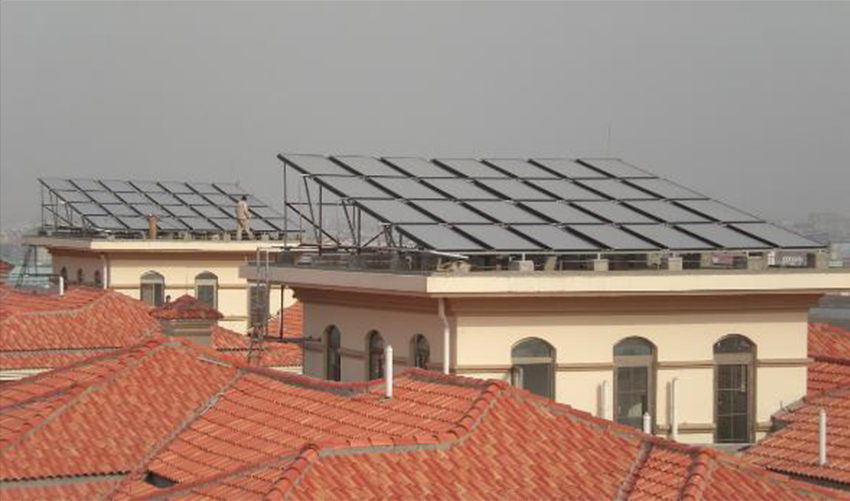

（4）案例

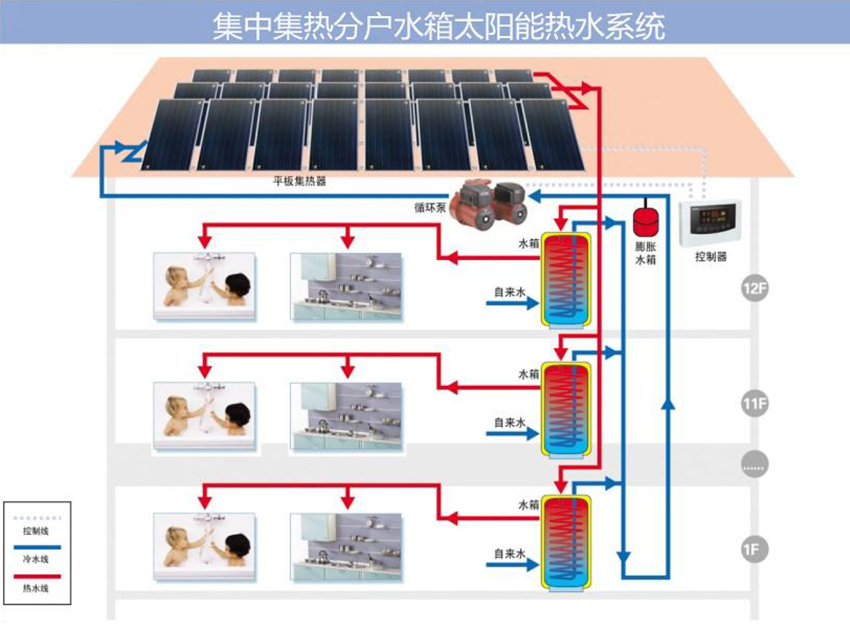

集中集热分户储热太阳能热水系统

（1）系统原理

【集热】：通过集热器将太阳辐射能转换为集热器内部的热能，逐渐升温；

【供热】：当集热器内介质温度升高至设定温度时，循环泵启动，将温度高的介质循环到建筑内部管网；

【换热】：当用户侧控制系统检测到主管网温差高于水箱温度设定值，打开阀门进行换热，低于设定值停止换热；

【辅热】：在阴雨雪天气，通过出热水箱辅助能源进行保证热水供应。

（2）适用条件

屋面可用：屋面可布置集热器和水箱，面积应充足；

分户水箱：用户卫生间预留安装位置，同时预留相应管路到水箱；

经济需求：单户投入较高的初期投资，物业管理便捷；

光照要求：安装位置需要朝南，有效光照不小于4h。

（3）系统特点

水箱独立分户使用，水电自用，有效节能；

独有“锁热”技术设计，有效保住业主热量不流失，定制个性化的用水需求；

系统配备辅助能源系统，恒温控制，即刻出热水；

智慧控制系统简单便捷，分户储热便于物业管理；

集热循环水量流失补充少，结垢机会减少，维护方便。

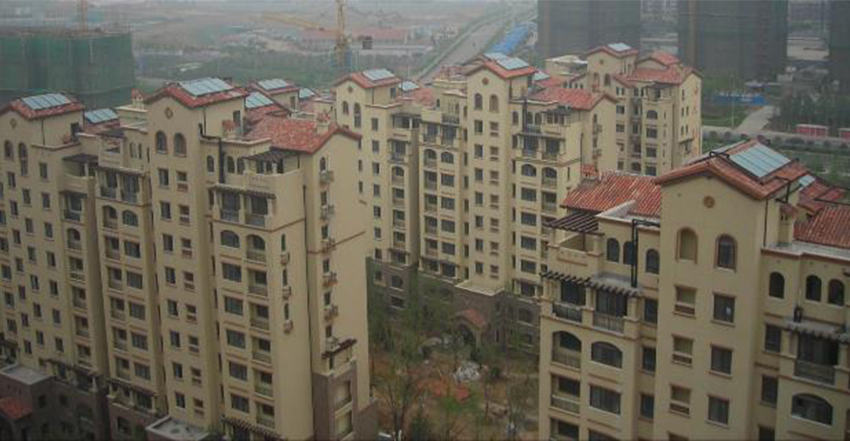

（4）案例
